Ciri -ciri produk

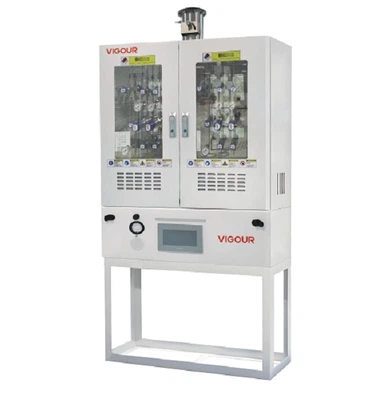

Vigor VMB Valve Manifold Box adalah sistem pengagihan gas dan kawalan modular yang direka khusus untuk gas lengai gred elektronik kemudahan tinggi (seperti CF₄, SF₆, AR, HE, dll.). Dengan mengintegrasikan pelbagai injap, pemantauan pintar, dan pemasangan gred bersih, ia memastikan kesucian gas, kestabilan, dan keselamatan semasa pengedaran. Ia digunakan secara meluas dalam pembuatan semikonduktor, pengeluaran tenaga fotovoltaik, makmal penyelidikan, dan bidang lain yang memerlukan pengurusan gas yang tepat.
Spesifikasi Teknikal
| Kategori | Butiran parameter |
|---|---|
| Model | Kotak manifold injap VMB |
| Gas yang berkenaan: | Gas inert (CF₄, SF₆, CHF₃, AR, HE, dan lain -lain) |
| Mod bekalan gas: | Konfigurasi Single-Silinder \/ Dual-Silinder Pilihan |
| Bekalan Kuasa: | 110 ~ 240V AC |
| Bahan: | Injap dan komponen tiub: SS 316L |
| Tahap Perlindungan: | Reka bentuk yang mematuhi, tahan kakisan, yang tahan karat |
Fungsi dan ciri teras
Pengagihan gas yang cekap
1)Menyokong konfigurasi silinder tunggal atau dwi-silinder dengan switchover automatik pilihan untuk bekalan gas yang berterusan dan tidak terganggu.
2) Reka bentuk multi-injap terbina dalam untuk memenuhi keperluan pengedaran gas yang kompleks.
Kebersihan dan pengedap yang tinggi
1)Injap dan tiub diperbuat daripada bahan SS 316L; Seluruh sistem dipasang di bilik bersih Kelas 100 untuk mencegah pencemaran zarah.
2) Standard Pengesanan Kebocoran Helium: Kadar kebocoran kurang daripada atau sama dengan 1 × 10 'mbar · l\/s HE, memenuhi keperluan pengedap ultra tinggi.
Kawalan pintar
1)Sistem kawalan PLC pilihan, menyokong antara muka komunikasi Modbus untuk integrasi ke dalam platform pemantauan pintar, membolehkan operasi jauh dan pengurusan data.
2) Paparan skrin sentuh untuk pemantauan masa nyata tekanan silinder, kadar aliran gas, dan status penggera dengan antara muka pengguna intuitif.
Pelbagai perlindungan keselamatan
1)Tekanan tinggi\/rendah Audible dan penggera visual yang secara automatik mencetuskan pelepasan gas kecemasan.
2) Fungsi pembuangan dan pembersihan pilihan, disepadukan dengan peranti pelepasan keselamatan untuk mengelakkan tekanan sistem.
3) Mematuhi piawaian separuh S2 dan kod keselamatan kebakaran antarabangsa, dengan tekanan kerja maksimum sehingga 110% daripada tekanan ujian.
Permohonan
1)Pembuatan Semikonduktor:Pengagihan tepat gas inert yang tinggi untuk proses etsa dan pemendapan wafer.
2)Industri Photovoltaic:Pembekalan gas khusus (seperti SF₆) untuk pengeluaran panel solar.
3)Makmal Penyelidikan:Kawalan berpusat dan pengurusan eksperimen gas pelbagai saluran.
4)Industri Biopharmaceutical:Penghantaran selamat dan pengedaran gas lengai dalam persekitaran steril.
Lukisan
Separa automatik
Sistem ini termasuk fungsi penutupan dan pembersihan automatik, dengan garisan utama 3\/8 "dan 1\/4" cawangan (1 masuk, 4 cawangan). Ia mempunyai kawalan PLC, antara muka skrin sentuh 7- inci, dan peraturan tekanan garis cawangan. Di samping itu, sistem ini dilengkapi dengan pemanasan permukaan panel untuk prestasi yang dipertingkatkan.
Mannul
Sistem ini termasuk bekalan gas manual dan proses pembersihan gas, dengan garisan utama 3\/8 "dan 1\/4" cawangan (1 masuk, 4 cawangan). Ia mempunyai peraturan tekanan garis cawangan untuk kawalan optimum.
Soalan Lazim
S1: Bagaimanakah sistem beralih antara konfigurasi tunggal dan dwi-silinder?
A: Konfigurasi dwi-silinder menyokong switchover automatik (memerlukan modul PLC). Apabila tekanan silinder utama jatuh, sistem secara automatik beralih ke silinder sandaran untuk memastikan bekalan berterusan.
S2: Bagaimana kebocoran gas dikesan?
A: Integriti sistem disahkan melalui pengesanan kebocoran spektrometri jisim helium. Pemantauan harian boleh dilakukan melalui trend tekanan yang tidak normal atau arahan penggera yang dipaparkan pada skrin sentuh.
S3: Bolehkah skrin sentuh mengeksport data sejarah?
A: Skrin sentuh standard menyokong paparan data masa nyata. Jika dilengkapi dengan modul PLC, data boleh dieksport dalam format CSV melalui antara muka USB atau protokol komunikasi (seperti Modbus).
S4: Apakah kitaran penyelenggaraan yang disyorkan?
A: Adalah disyorkan untuk memeriksa kadar pengedap injap dan kebocoran setiap enam bulan dan menentukur sensor tekanan setiap tahun. Dalam persekitaran penggunaan frekuensi tinggi, pemeriksaan perlu dilakukan setiap tiga bulan.
S5: Adakah sistem menyokong gas menghakis?
A: Model ini direka untuk gas inert. Jika gas menghakis (contohnya, HCl) perlu dikendalikan, penyesuaian dengan bahan keluli tahan karat dupleks dan meterai khas diperlukan. Sila hubungi sokongan teknikal untuk maklumat lanjut.
S6: Apa yang perlu dipertimbangkan semasa pemasangan?
A: Pastikan persekitaran pemasangan yang bersih dan getaran, kuasa rizab dan sambungan ekzos, dan pastikan kawasan silinder gas memenuhi keperluan beban beban (lebih besar daripada atau sama dengan 500kg\/m²).
Kesimpulan
Vigor VMB Valve Manifold Box (VMB) menawarkan penyelesaian yang boleh dipercayai untuk pengurusan gas kemelarasan tinggi melalui kawalan ketepatan dan piawaian keselamatan yang ketat. Untuk konfigurasi tersuai atau spesifikasi teknikal terperinci, sila hubungi pasukan perkhidmatan Vigor rasmi.
